磁滞(zhi)制(zhi)动(dong)器(qi)

产(chan)品(pin)名称(cheng)：HB系(xi)列标(biao)准(zhun)型磁(ci)滞制(zhi)动(dong)器

HB系列(lie)标准(zhun)型(xing)磁(ci)滞制动器(qi)分为单出(chu)轴(zhou)与(yu)双出(chu)轴(zhou)三种款式，广泛(fan)应用于电(dian)机﹑驱动器﹑小型内(nei)燃机﹑齿轮(lun)箱(xiang)和(he)其他旋转装置的寿命试验(yan)和(he)模拟(ni)负载，以及(ji)为高速自(zi)动绕(rao)线机提(ti)供(gong)精确的张力控制，并(bing)应用(yong)于(yu)电线(xian)电(dian)缆、绳(sheng)索(suo)、纸箔(bo)等原料(liao)加(jia)工(gong)过(guo)程(cheng)中(zhong)提供(gong)无(wu)摩擦(ca)的(de)张力控(kong)制(zhi)，在(zai)健身(shen)器(qi)材中实现精确负载控(kong)制和(he)可控(kong)重(zhong)复性(xing)，反(fan)向(xiang)转动时(shi)亦可保(bao)持(chi)稳定(ding)负(fu)载(zai)。
  • 产(chan)品(pin)详情



工(gong)作(zuo)原理
　　将(jiang)一(yi)个呈网(wang)状的定(ding)子(zi)磁(ci)极和一(yi)个由(you)特殊材料所(suo)制(zhi)成(cheng)的转(zhuan)子(zi)/轴组(zu)件(jian)固定在一(yi)起(qi)但不(bu)互(hu)相(xiang)接触，即(ji)可将磁学(xue)中(zhong)的磁(ci)滞(zhi)原理运用(yong)来控制(zhi)扭(niu)力(li)。当磁(ci)极(ji)线圈(quan)未通(tong)电时(shi)，转(zhuan)子/轴(zhou)能(neng)够(gou)在(zai)滚珠轴(zhou)承(cheng)上自由(you)的旋转。但当(dang)线(xian)圈(quan)或(huo)磁(ci)铁所产(chan)生的磁(ci)力(li)作(zuo)用(yong)在定子(zi)磁极上时(shi)，气(qi)隙即变(bian)成(cheng)了磁场(chang)，而(er)转(zhuan)子也(ye)将因(yin)为(wei)磁(ci)滞(zhi)的(de)作(zuo)用而(er)产生一(yi)种(zhong)制(zhi)动效(xiao)果(guo)。由于(yu)扭(niu)力(li)完全(quan)是通(tong)过气隙间(jian)的(de)磁(ci)场(chang)所(suo)产生(sheng)的(de)，而(er)非摩(mo)擦力(li)或剪力(li)的(de)作用(yong)，因此(ci)磁滞(zhi)式(shi)制(zhi)动(dong)器(qi)可以(yi)提(ti)供(gong)绝对(dui)平(ping)顺、连续(xu)可(ke)调的扭力(li)负载(zai)，不受(shou)转速影(ying)响(xiang)、操(cao)作(zuo)安静(jing)无(wu)声(sheng)。除(chu)了滚珠轴(zhou)承(cheng)外(wai)，没(mei)有任(ren)何(he)会(hui)磨(mo)损(sun)的(de)组件。




　　在电(dian)流控制磁滞制(zhi)动器中(zhong)，转(zhuan)矩的调(diao)节(jie)和(he)控(kong)制(zhi)由(you)励磁(ci)线圈(quan)提(ti)供(gong)。这(zhe)允许通过(guo)调整励(li)磁(ci)线(xian)圈的直流(liu)电(dian)流(liu)来(lai)完全控制(zhi)转(zhuan)矩(ju)。从(cong)最小(xiao)值(zhi)（轴承阻(zu)力(li)）到(dao)额定扭矩(ju)以上(shang)10-20％的(de)最大(da)值可(ke)调(diao)。这些制(zhi)动(dong)器(qi)采用(yong)与(yu)我(wo)们(men)的(de)永磁(ci)磁(ci)滞(zhi)制动(dong)器相(xiang)同(tong)的工(gong)作(zuo)原理，但(dan)是磁(ci)场被(bei)替换(huan)为(wei)磁(ci)场(chang)线(xian)圈，其提(ti)供(gong)了额(e)定(ding)转矩(ju)所(suo)需的(de)精确磁场强(qiang)度。磁(ci)滞(zhi)制(zhi)动器按(an)照(zhao)冷(leng)却方(fang)式可(ke)分为(wei)3种，自然(ran)风冷却(que)型(xing)、压缩(suo)空(kong)气(qi)冷却(que)及鼓风(feng)机冷(leng)却。

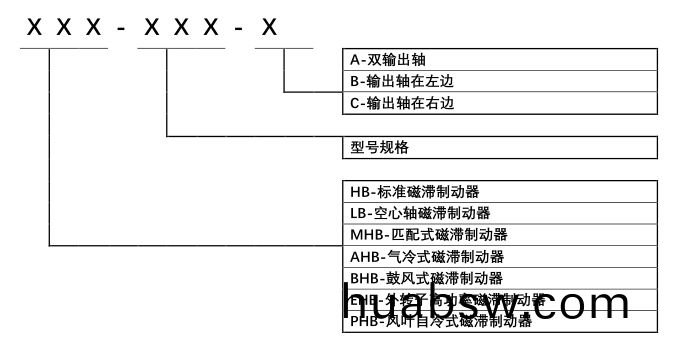

选型(xing)参考:

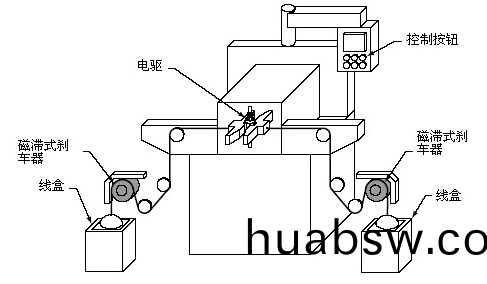

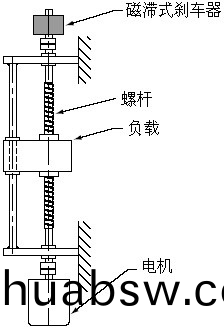

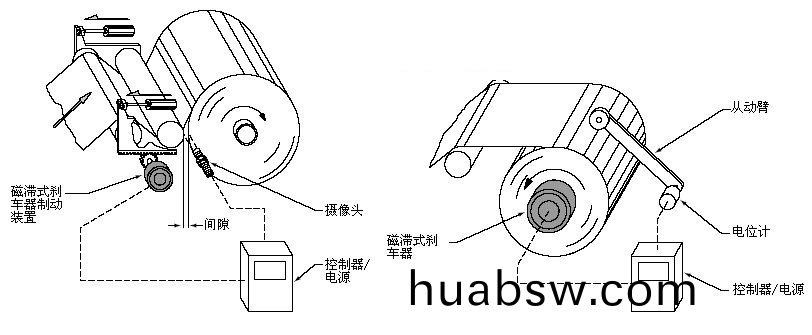

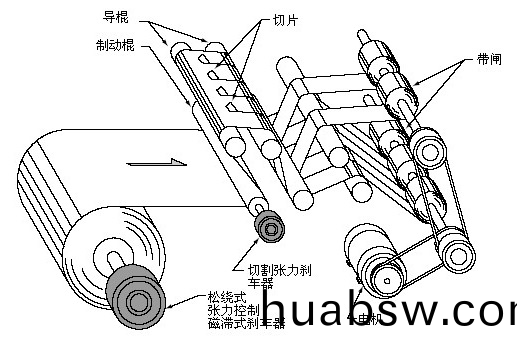

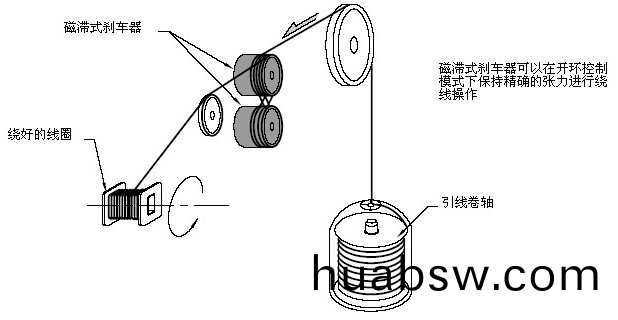

应(ying)用(yong)图(tu)片(pian)：

　　HB系列标准(zhun)型(xing)磁滞制(zhi)动(dong)器(qi)规(gui)格(ge)参数(shu)表(biao)：


型号

额定扭矩(ju)

额定(ding)电(dian)流(liu)

电压

线圈(quan)电(dian)阻

（于25℃±10%）

重(zhong)量

额定(ding)滑(hua)差(cha)功率

惯(guan)性(xing)矩

峰值转(zhuan)速

5分(fen)钟(zhong)

持(chi)续(xu)

kg·cm

mA

VDC

Ω

kg

watts

watts

kg·cm²

rpm
HB-300

0.03

135

24

180

0.12

8

2

3.3×10¯⁴

20000
HB-201

0.2

192

24

125

0.15

25

6

1.5×10¯³

20000
HB-301

0.3

208

24

115

0.21

30

8

6.8×10¯³

20000
HB-501

0.5

208

24

115

0.21

30

8

6.8×10¯³

20000
HB-801

0.7

200

24

112

0.26

40

10

1.2×10¯²

20000
HB-102

1

200

24

120

0.39

55

15

4.6×10¯²

20000
HB-202

2

203

24

118

0.51

75

20

6.8×10¯²

15000
HB-302

3

390

24

62

0.9

120

35

1.8×10¯¹

15000
HB-502

5

390

24

62

0.9

120

35

1.8×10¯¹

15000
HB-103

10

250

24

96

1.8

320

80

1.1×10

15000
HB-203

20

315

24

76

3.5

460

115

3.2×10

10000
HB-303

30

750

24

32

5.2

680

165

6.8×10

10000
HB-503

50

750

24

32

9.6

1000

200

1.3×10

10000
HB-603

60

1500

24

16

11

1400

225

1.4×10

10000
HB-114

110

1200

24

20

20.2

1200

350

5.6×10

10000
HB-124

120

1500

24

20

21.8

1200

350

6.2×10

10000

　　应用(yong)领(ling)域：

　　用于精(jing)确(que)的(de)扭(niu)力(li)，张力(li)以(yi)及停止定位(wei)等的(de)开(kai)环与闭(bi)环(huan)控(kong)制(zhi)，如(ru)电机(ji)制造(zao)行业绕线(xian)机铜线的(de)张力(li)控制(zhi)，电(dian)缆变(bian)压(ya)器、纺织(zhi)等(deng)行(xing)业(ye)的张力控制以(yi)及(ji)机(ji)床(chuang)、智(zhi)能自动化(hua)设(she)备的精准定(ding)位控制(zhi)。
